ООО "ЭКОЛОГИЧЕСКИЕ ГОРНЫЕ ОБОГАТИТЕЛЬНЫЕ НОВЫЕ ТЕХНОЛОГИИ"

Оборудование. Отделения

ЦЕХ ДЛЯ ПРЕДВАРИТЕЛЬНОГО ОБОГАЩЕНИЯ РУД (на 600 т/ч)

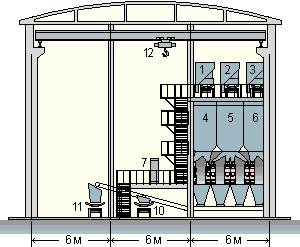

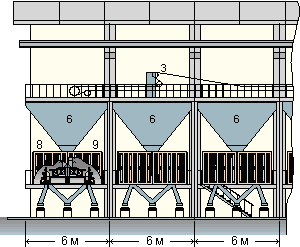

Вид спереди	Вид слева

1,2,3 - конвейеры с разгрузочными тележками для подачи кусков класса -50+25 мм (1), -25+12мм (2) и -12+0 мм (3);
4,5,6 - накопительные бункера для загрузки кусков класса -50+25 мм (4), -25+12 мм (5) и -12+0 мм (6);
7 - стойки управления оборудованием контейнеров;
8,9 - контейнер для сепарации продуктов левого (8) и правого (9) исполнения;
10 - конвейер для сбора и вывода руды;
11 - конвейер для сбора вывода породы;
12 - кран-балка.

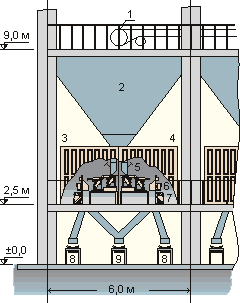

СЕКЦИЯ ЦЕХА ПРЕДВАРИТЕЛЬНОГО ОБОГАЩЕНИЯ.

1 - конвейер для загрузки несортированной руды;
2 - загрузочный бункер;
3,4 - контейнеры с сортировочными узлами правого (4) и левого (3) исполнения;
5 - вибропитатели для подачи кусков руды;
6 - устройство для анализа кусков;
7 - блок электропневмоклапанов;
8,9 - конвейеры для сбора некондиционной (8) и кондиционной (9) руды.
